孔板流量计相较于其它流量计量程广、可测量不同介质、安装简单等优点。

一、工作原理

孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。



二、原理结构

分类及结构简图

1、分类

①按法兰夹装方式分类

（1）焊接式（2）法兰夹装式

②按取压方式分类

（1）角接钻孔取压（2）角接环室取压

（3）法兰取压； （4）径距取压；

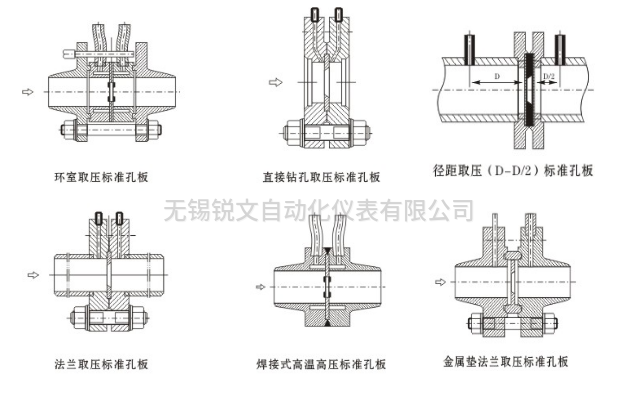

2、结构及简图

① 图1标准环室孔板节流装置结构图

1、法兰 2、导压管 3、前环室 4、节流件 5、后环室 6、密封垫片 7、螺栓 8、螺母


图1



三、原理相关特点

1、孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

2、孔板计算采用国际标准与加工

3、孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。

4、标准型节流装置无须实流校准，即可投用。

5、一体型孔板流量计安装更简单，无须引压管，可直接差压变送器和压力变送器的安装。
